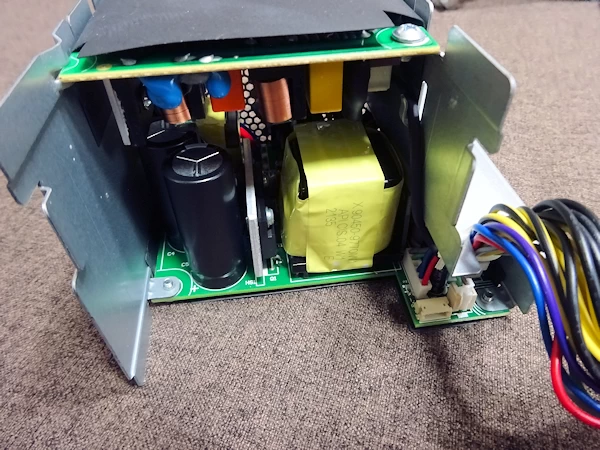

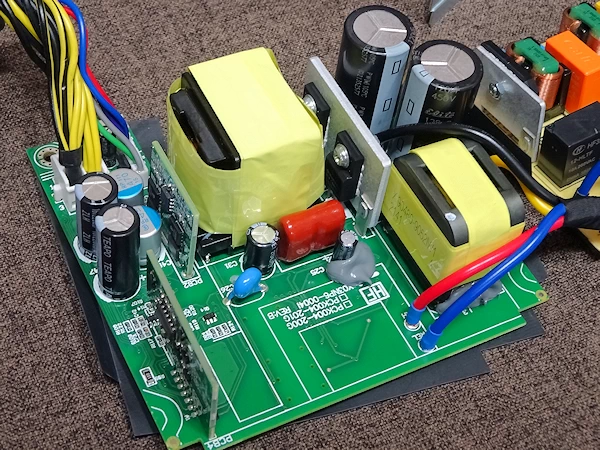

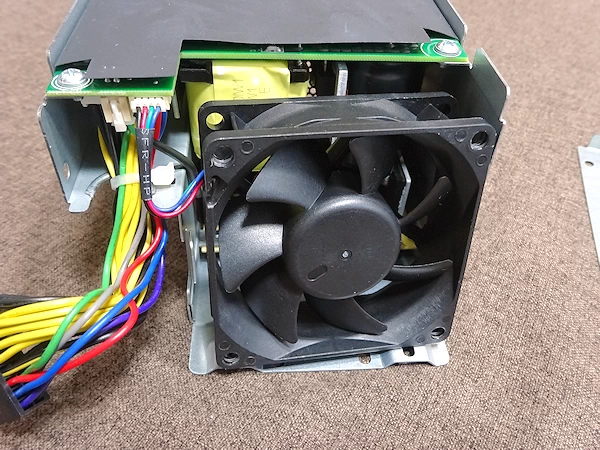

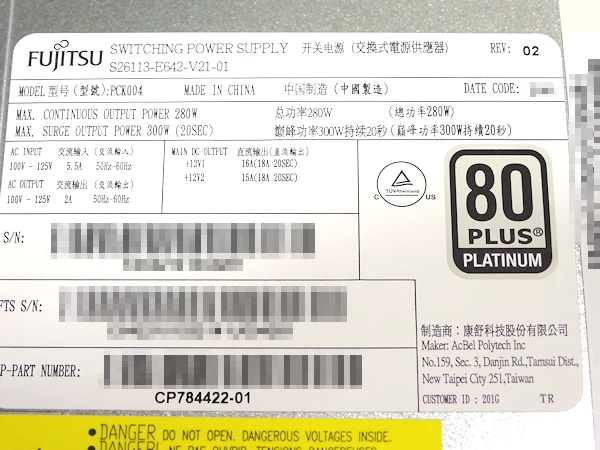

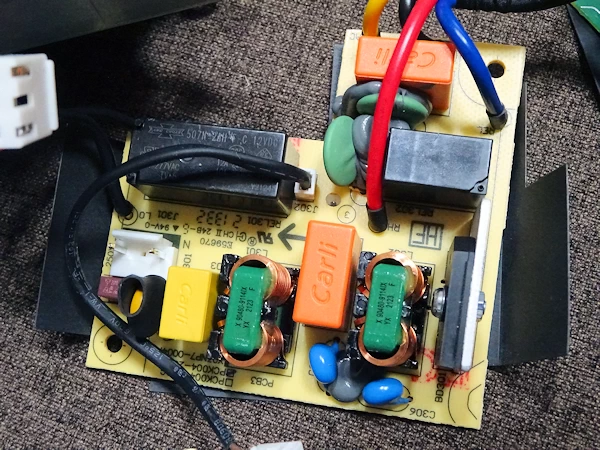

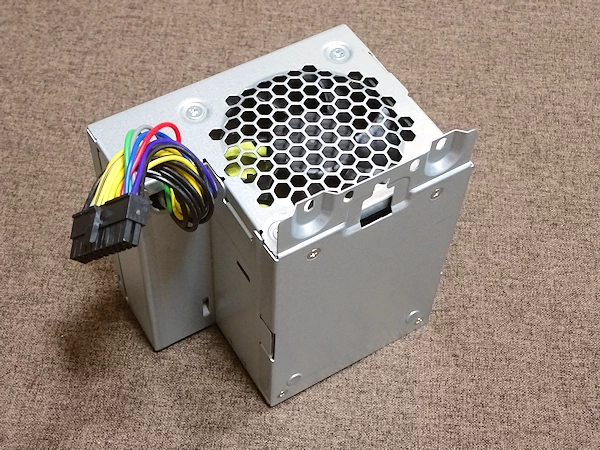

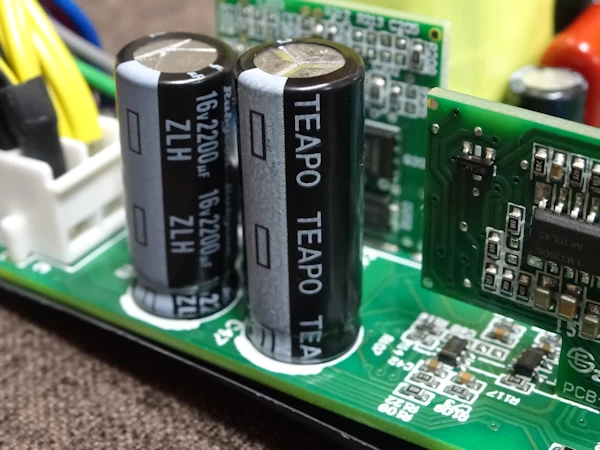

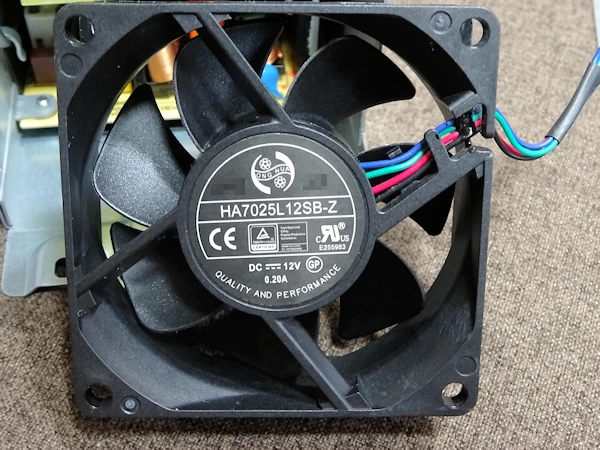

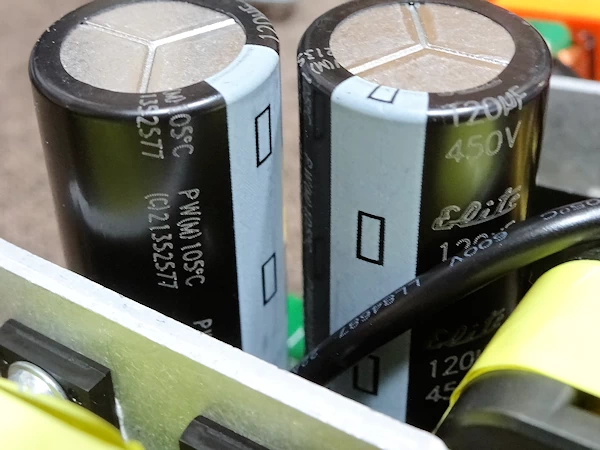

No.5070　2025.5.13 CELSIUS J5010（ESPRIMO D7010互換）電源をチェック □１．4桁型番で色々変化 レポート No.5069 CELSIUS J5010（ESPRIMO D7010互換）マザーボードを確認してみる の続きです。 D5xx/J5xxの３桁型番からD7010/J5010の4桁型番に刷新され、色々と細かい部分が変わりました。 電源ユニットです。電源コネクタのピッチは、D588と同様の小型のコネクタです。 CELSIUS の電源は 80PLUS PLATINUMが付いています。ESPRIMO D7010 の電源は残念ながらBRONZEのようです。 電源仕様としては280Wで、12Vのみを生成するようです。5V等はマザーボード側で12Vから生成するようです。 右下の製造元を見るとAcBelとなっています。今までずっとDELTAだったと思いますが、AcBelに変えたようです。 ファンのコネクタは、小さなコネクタの4pinタイプです。ファンのラベルが電源ユニットの内側に向くように取り付けます。 ONG HUA HA7025L12SB-Z、7cm、25mm厚、12V、0.2A のファンが使われています。 電源内部です。部品の密度は高いのですが、割とスッキリしています。 12V生成回路です。トランス、Nch FET、コンデンサが２系統分あります。 TEAPOという台湾メーカーとルビコンのコンデンサが使われています。 CELSIUSは業務用ですので、電解コンはニチコンか日ケミかPanasonicを使って欲しい感じです。ルビコンはPentium4の頃に色々あったので、うーん。。。という感じです。今も車載でルビコンを使っているところはほとんどないはずです。 大きいコンデンサはELITEという台湾メーカーの物が使用されています。 100V側の回路です。コイルやコンデンサ、ブリッジダイオードなどが実装されています。 続いて 3.5インチHDDの取り付け について検討してみます。 関連レポート ＞＞　No.5071 CELSIUS J5010 （ESPRIMO D7010互換） 3.5インチHDDを取り付けてみた ＞＞　No.5069 CELSIUS J5010 （ESPRIMO D7010互換） マザーボードを確認してみる ＞＞　No.5068 CELSIUS J5010 （ESPRIMO D7010互換） を分解してみた ＞＞　No.5038 富士通 ESPRIMO D588/VX 3.5インチHDDを取り付けてみた ＞＞　No.5035 富士通 ESPRIMO D588/VX を分解してみた
