No.5077　2025.11.27

富士通 LIFEBOOK SH90/B1 分解してWIFIやSSDを交換してみる

FMVS90B1B の拡張性について調べてみました。

CPU: Core i5 7200U 2.5GHz
DDR4 SDRAM PC4-17000 (スロット数：1)

□１．背面カバーを外す

SSDやWIFIカードの交換には、裏蓋を開ける必要があります。

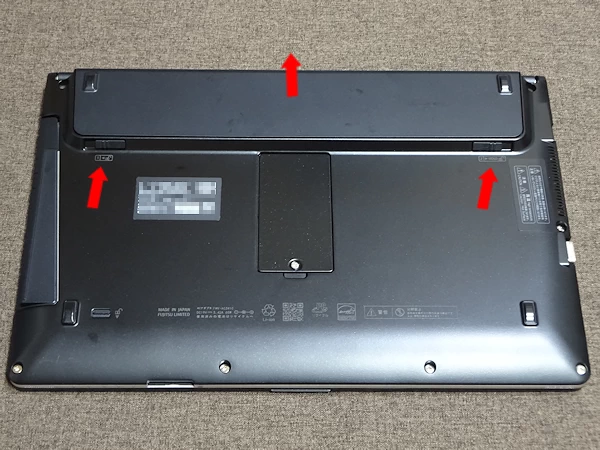

最初にバッテリーパックのカバーを開けます。左右のロックを解除しながらカバーをスライドさせて開けます。
カバーを閉じるときも、ロックを解除させながら挿入します。
カバーを外したら、バッテリーパックもロックを解除させながら外します。

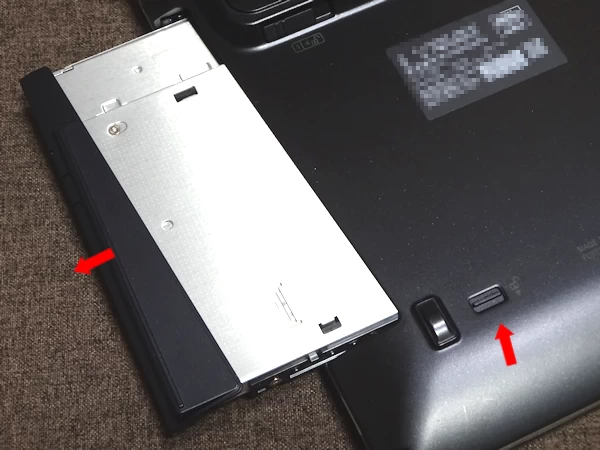

ロックを解除しながら、DVDドライブを外します。

ネジ留めされている、メモリ増設用の蓋を外します。

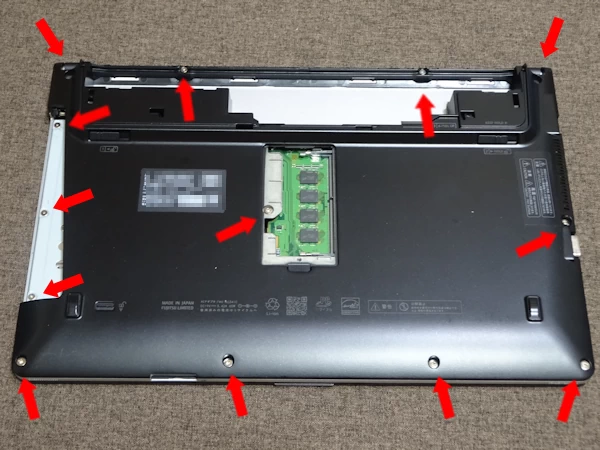

矢印の個所のネジを外します。ドライブ部分のネジ３ヶ所とバッテリーパック搭載部の縁２ヶ所は、使用するドライバー（+0と+00）が異なります。

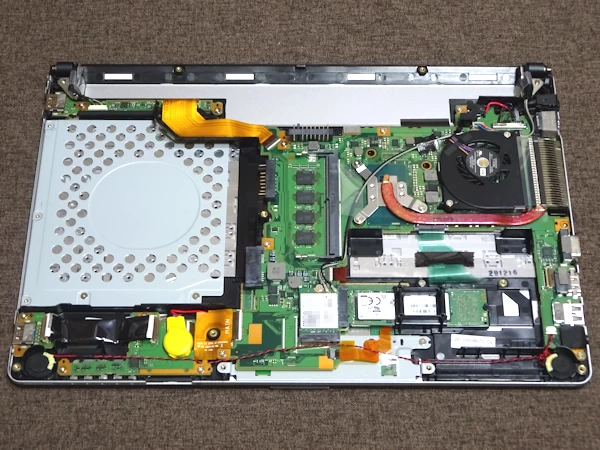

カバーを開いた状態です。
カバーには爪で引っ掛かる構造はないので、上に持ち上げれば簡単に取れるはずです。

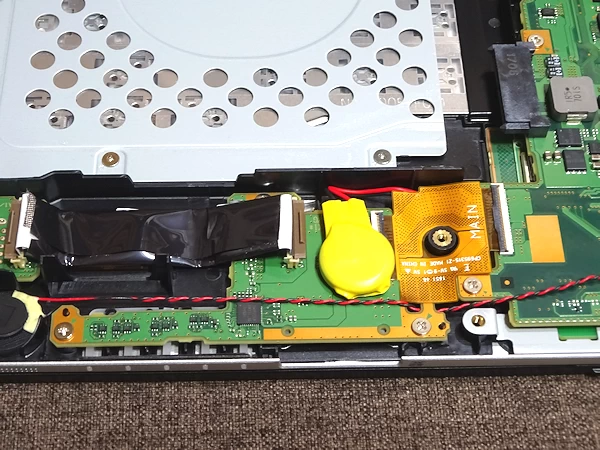

時計カレンダー用の電池は、充電式になっています。CR2032ではありません。

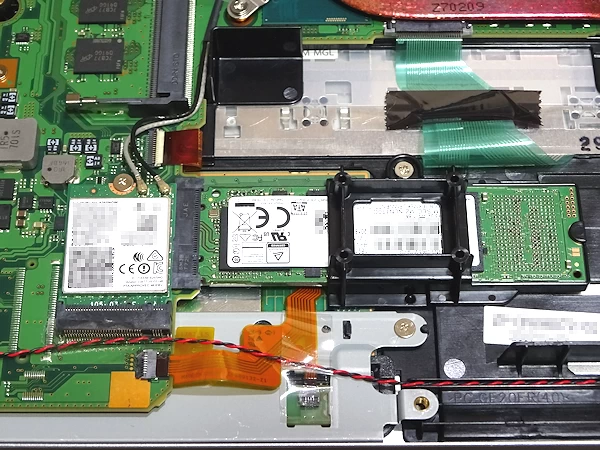

WIFIは、M.2 E keyです。SSDはSATA B keyですので、NVMeは使用できません。

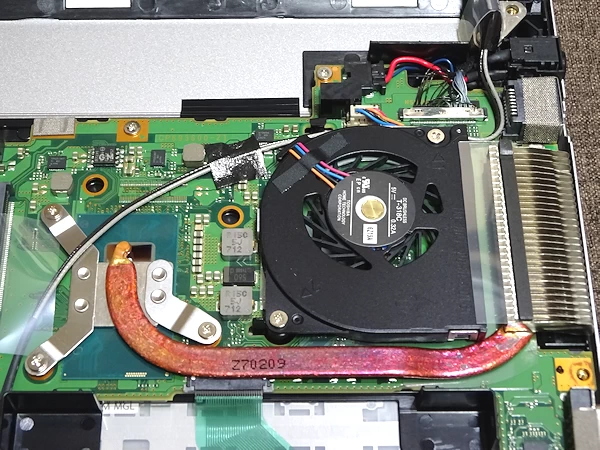

ファンとヒートシンク部分です。ヒートシンクのグリースが劣化すると、処理が遅くなったりファンが常に回っているような状態になります。

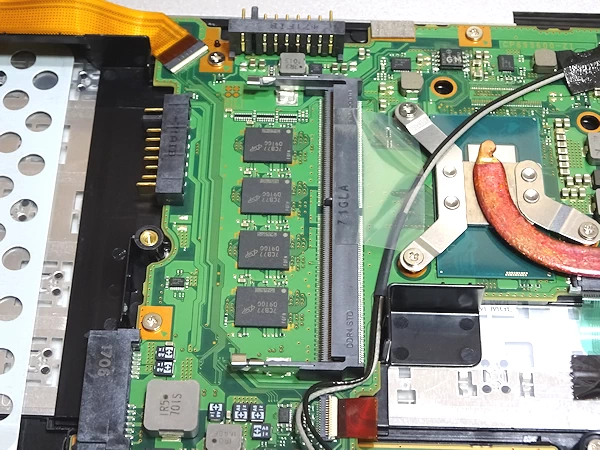

メモリ増設スロットです。DDR4が使用できます。
本体マザーボード側にもメモリが実装されています。
