No.5075　2025.11.18

富士通 LIFEBOOK SH75/P　分解してメモリやSSDを交換してみる

FMVS75PL2 の拡張性について調べてみました。

CPU: Core i5-4200U 1.60GHz
DDR3L SDRAM PC3L-12800 (スロット数：1)

□１．背面カバーを外す

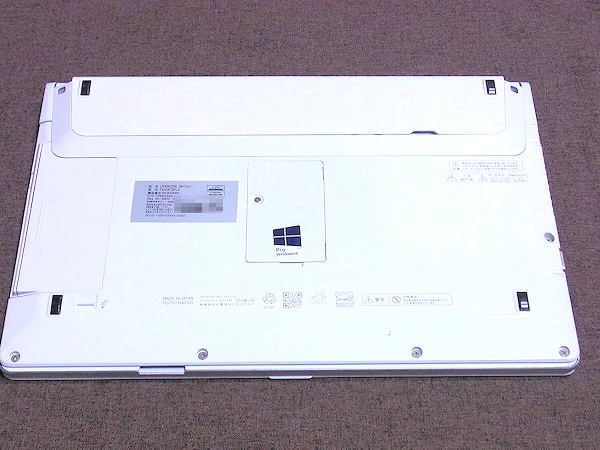

SSDやWIFIカードの交換、バックアップ電池の交換には、裏蓋を開ける必要があります。最初にバッテリーパックのカバーを開けます。凹部分から上方向に開くようにします。

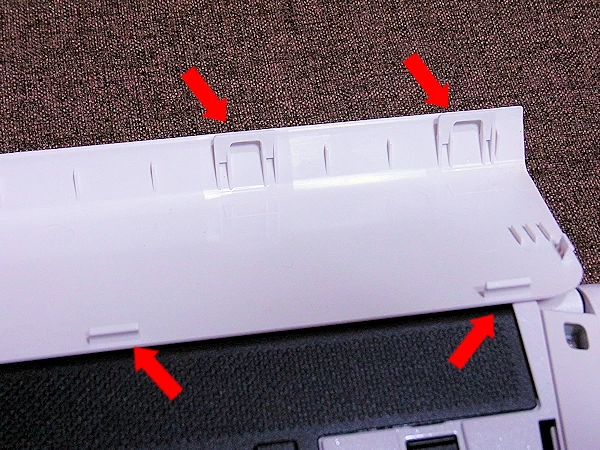

樹脂カバーは、爪で留まる構造です。

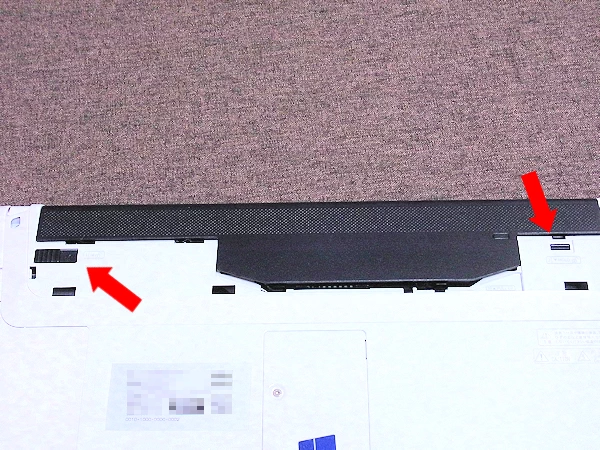

２ヶ所のロックを解除して、バッテリーパックを外します。

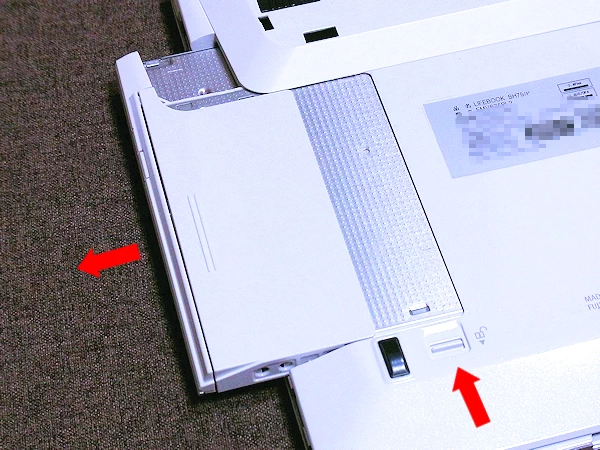

ロックを解除して、DVDドライブを外します。

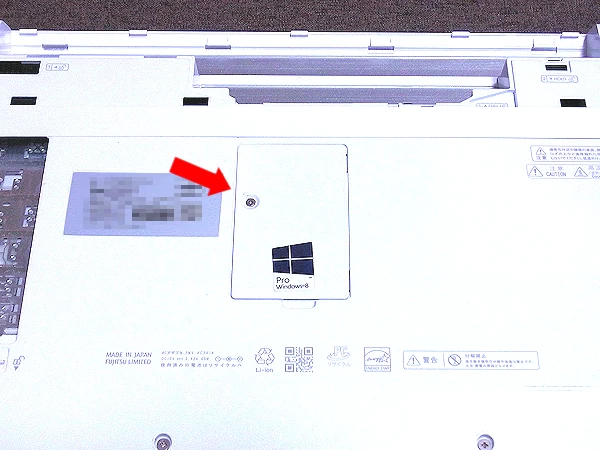

ネジを外し、メモリ増設用の蓋を外します。

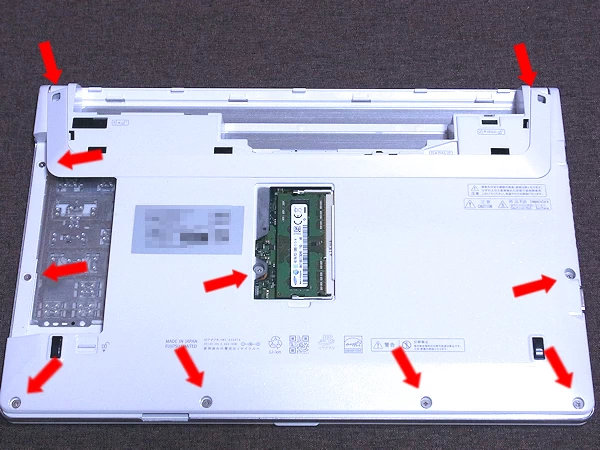

矢印の個所のネジを外します。ドライブ部分のネジ２ヶ所は、使用するドライバーが異なります。

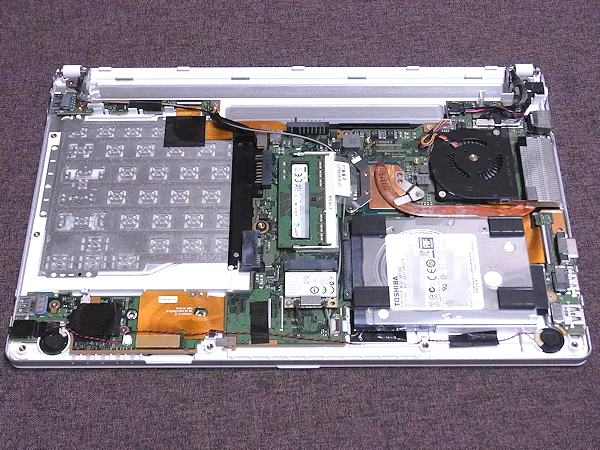

カバーを開いた状態です。
カバーには爪で引っ掛かる構造はないので、上に持ち上げれば簡単に取れるはずです。

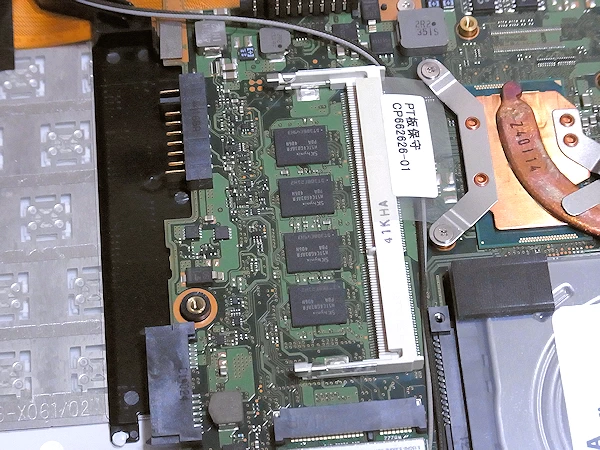

メモリ増設スロットです。DDR3が使用できます。

本体マザーボード側にもメモリが実装されています。

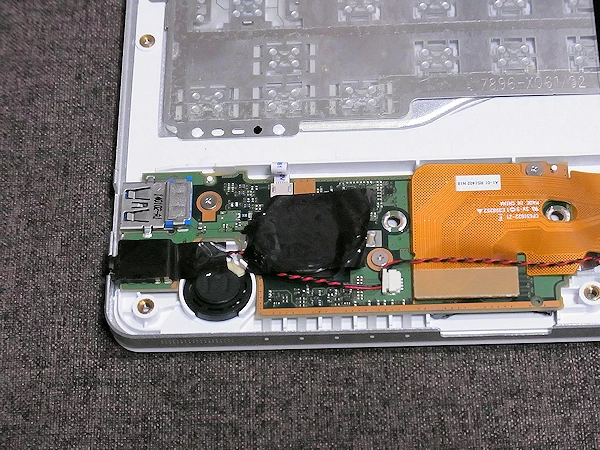

時計カレンダー用の電池は、ここにあります。黒いテープ部分です。

CR2032が使用されています。

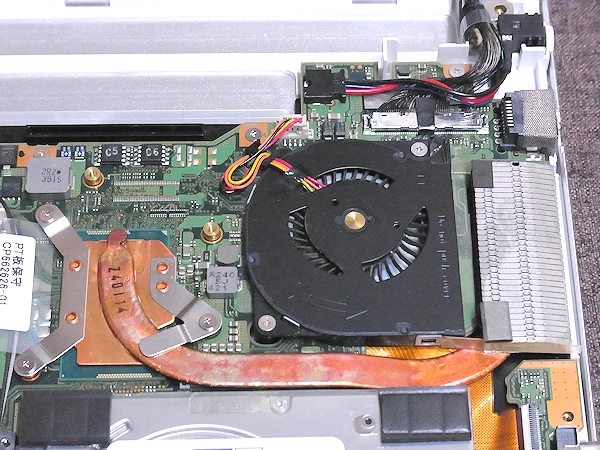

ファンとヒートシンク部分です。ヒートシンクのグリースが劣化すると、ファンが常に回っているような状態になります。

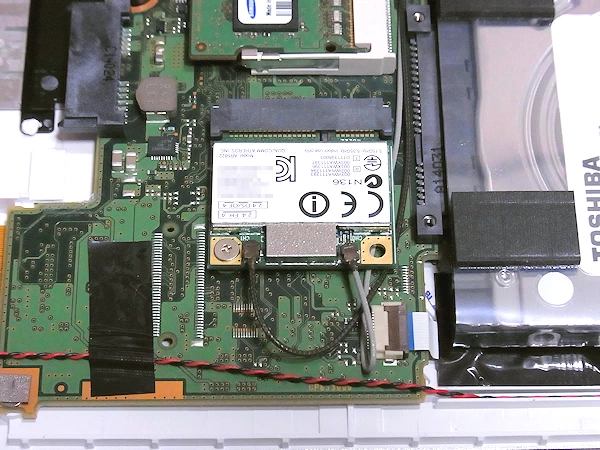

WIFIです。mini PCI-Eです。WIFI6、WPA3などに対応させたい場合は、カードの交換が必要です。

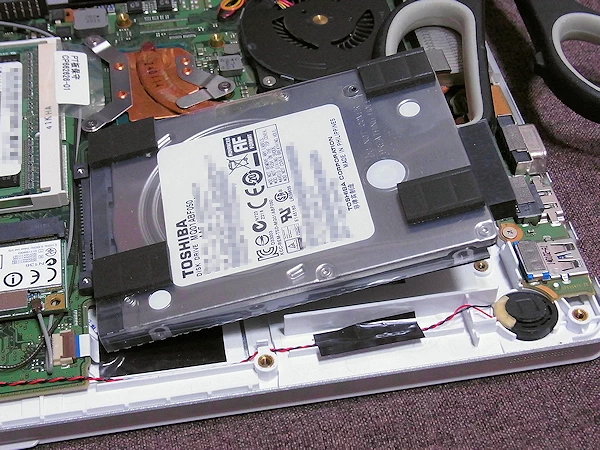

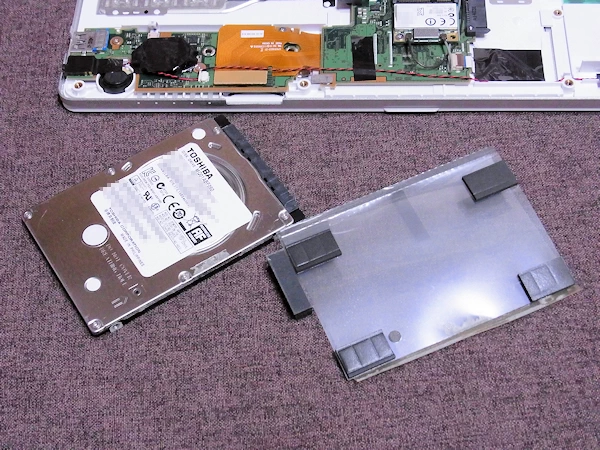

HDDは、写真のように上に持ち上げてスロットから抜きます。

SSDなどに交換する場合、カバーは再利用するので慎重に剥がします。
カバーは両面テープで接着されています。

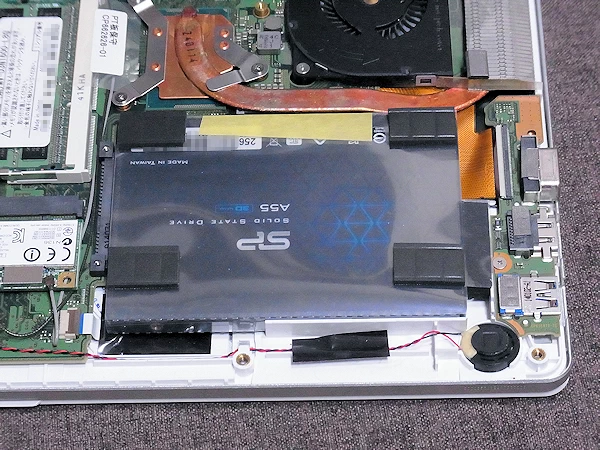

SSDに交換した状態です。
残念ながら、NVMeは取り付けできません。
