No.5094 2025.12.31
富士通 LIFEBOOK WAB/E1 分解してSSDやボタン電池を交換してみる
FMVWE1AB1B の拡張性について調べてみました。
CPU: AMD Athlon Gold 3150U 2.4GHz
DDR4 SDRAM PC4-19200 (スロット数：2)
□１．背面カバーを外す
| |
SSDやバックアップ電池の交換には、裏蓋を開ける必要があります。 最初にバッテリーパックのカバーを開けます。矢印のネジを外して、凹部分から開きます。
メモリの増設や交換は、この時点で可能です。

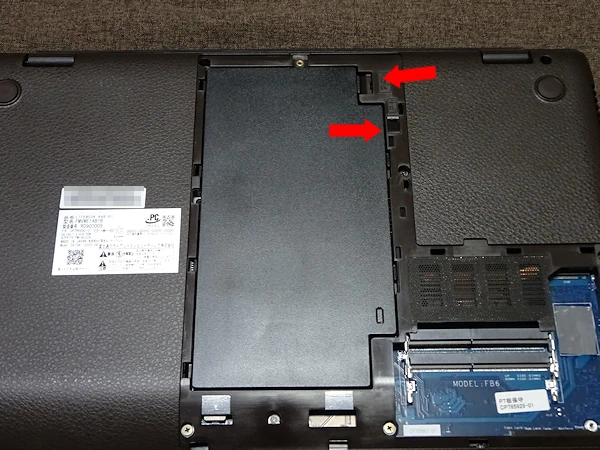

バッテリーパックのロックをスライドして解除します。
バッテリーパックを凹部分から持ち上げて外します。
WiFiは、この時点で交換可能です。
DVDドライブを固定しているピンク矢印のネジを外します。

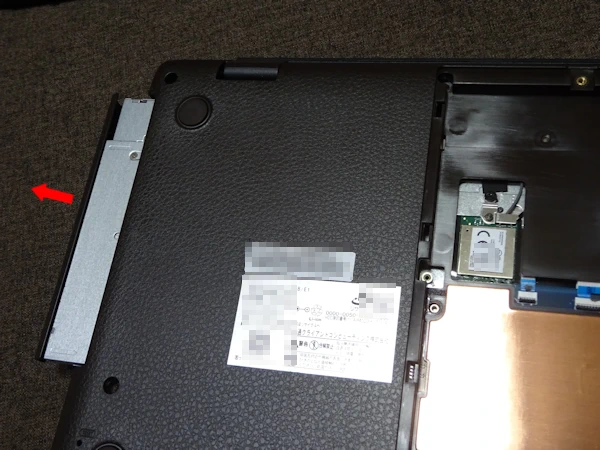

DVDドライブを引っ張って外します。

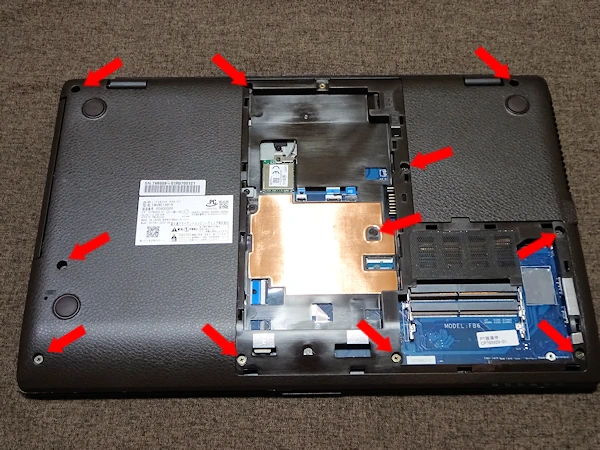

背面カバーを外すために、矢印のネジをすべて外します。基本的には+1のドライバを使用しますが、銅板部分などは+0のドライバを使います。ネジを外したら、背面カバーを外します。背面カバーの周囲は爪で勘合されているので、爪を割らないようにネイルドライバー等を使用して慎重に外します。

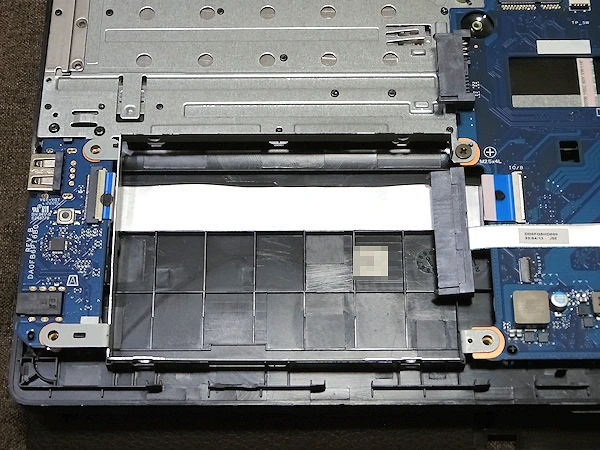

2.5インチSSD、HDDは、この位置にあります。この位置にアクセスするには、背面カバーをすべて外す必要があります。

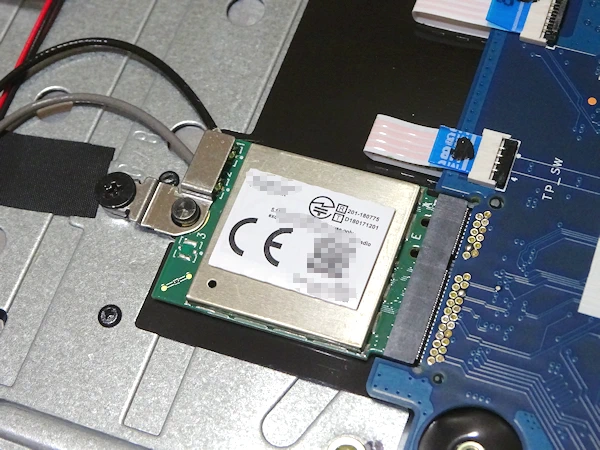

WIFIは、M.2 E keyです

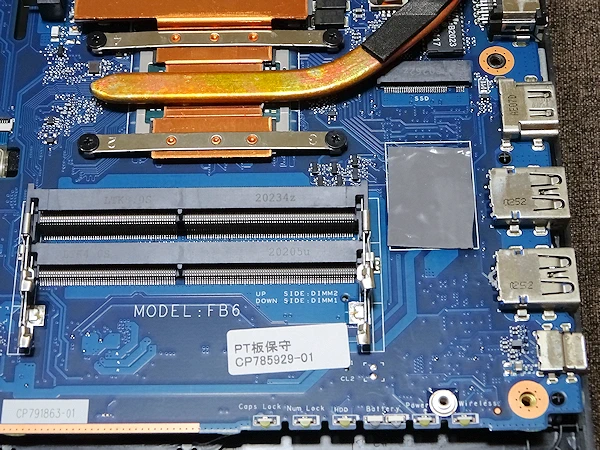

メモリスロットは２スロットあります。DDR4です。
M.2スロットは、NVMe対応です。
矢印の２ヶ所のネジを外してCPUファンを外します。
ファンを外したら残りの矢印のネジを外して、ヒートシンクを外します。
古いグリースはティッシュ等で拭き取り、組み付け時は新しいグリースを塗りましょう。

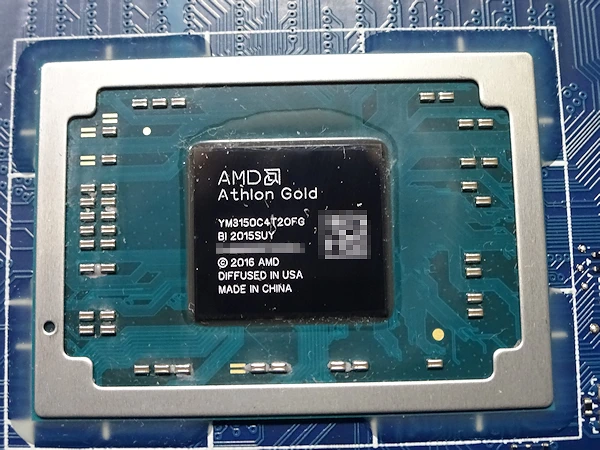

Athlon Gold です。

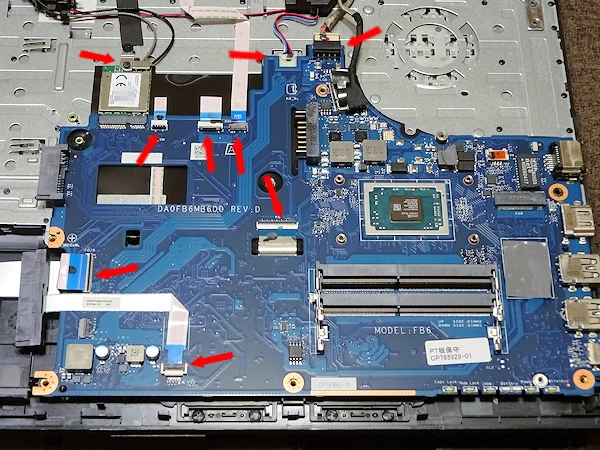

矢印のフレキやコネクタ、ネジなどをすべて外します。WIFIも外します。
すべて外すとマザーボード基板を外すことができます。

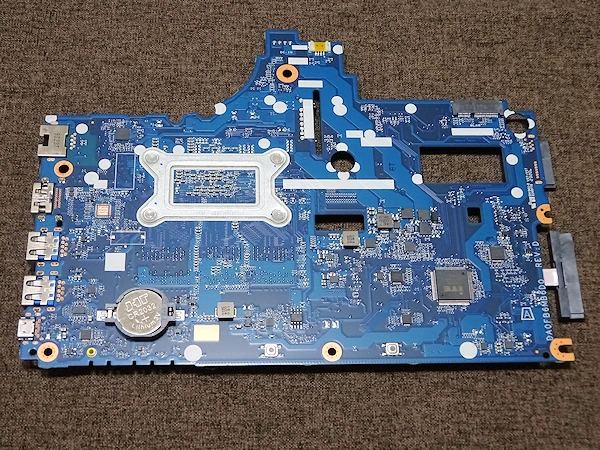

外したマザーボード基板の裏側です。

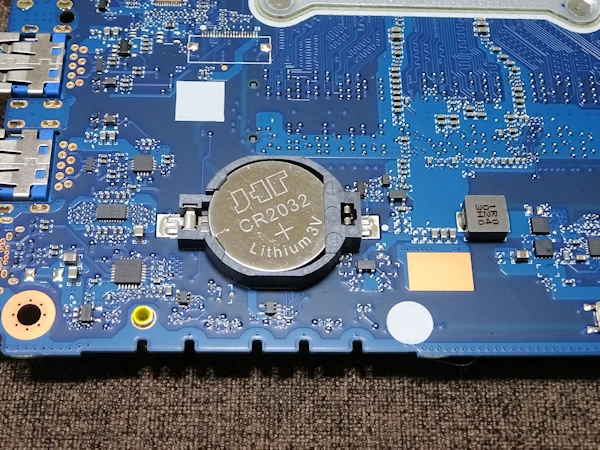

ボタン電池はここにあります。CR2032です。
電池交換でここまで手間が掛かるのが、富士通あるあるです。
