No.5093　2025.12.31

富士通 LIFEBOOK UH55/M 分解してボタン電池を交換

FMVU55MRの拡張性について調べてみました。

CPU: Core i5 4200U 1.6GHz
DDR3L SDRAM / PC3L-12800 (スロット数：1)

□１．背面カバーを外す

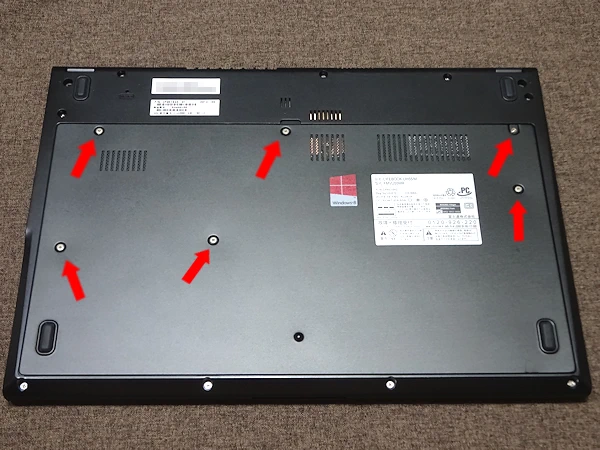

ボタン電池を交換するには、背面カバーやキーボードを外す必要があります。最初に背面カバーを外すために、矢印の個所のネジを外します。

バッテリーパックを固定している、赤矢印のネジを外します。
ピンク矢印のバッテリー接続コネクタを外して、バッテリーパックを外します。
黄緑矢印のネジを外して、SSDを外します。

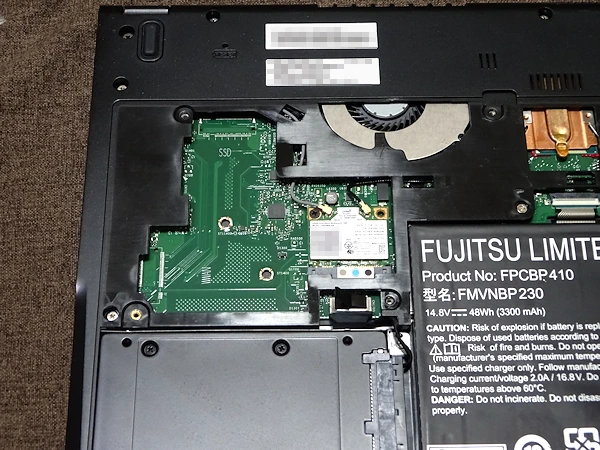

WIFIのスロットは、mini PCI-Eです。
M.2は空きパターンがあるのみで、コネクタが実装されていません。

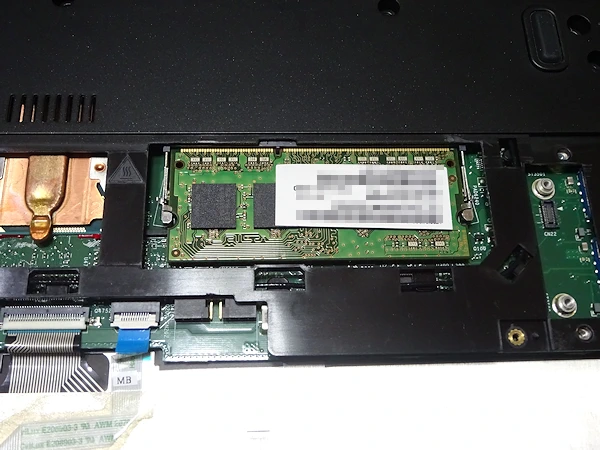

メモリスロットです。DDR3が使用できます。

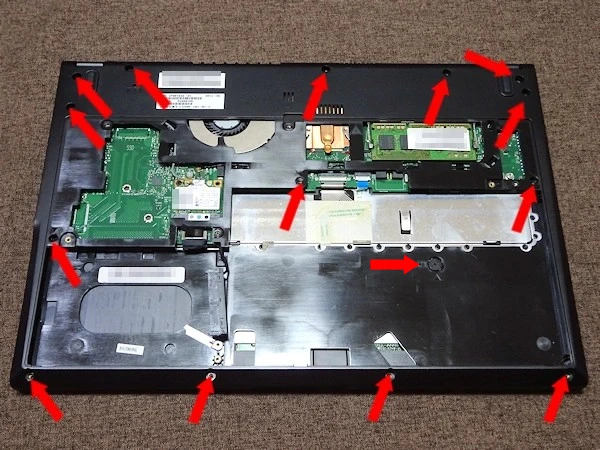

キーボードとキーボード側のカバーを外すために、矢印の個所のネジを外します。

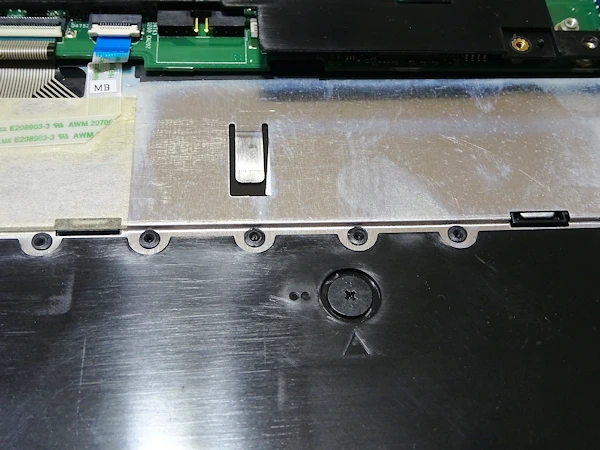

バッテリーパックの下に１ヶ所、黒色の分かりにくいネジがあるので、忘れずに外します。

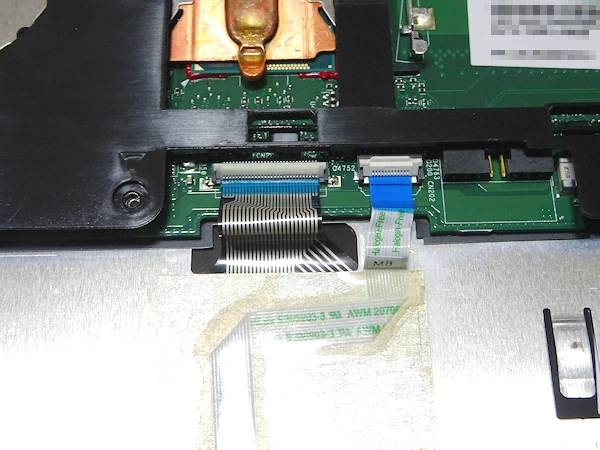

キーボードとタッチパッドのフレキを外します。

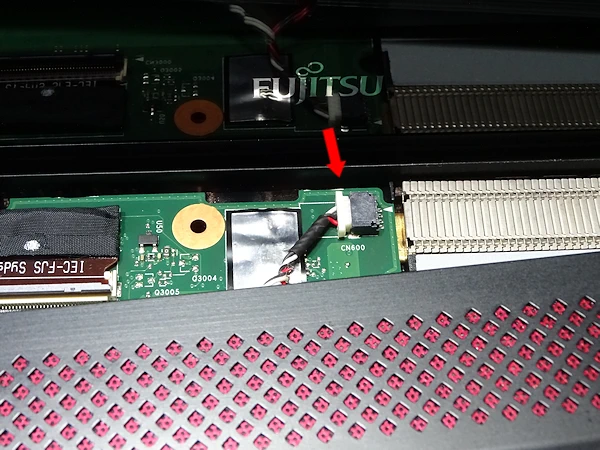

キーボード側のカバーを外します。FUJITSUロゴの下あたりにスピーカーのコネクタがあるので、引っ張らないように慎重に外します。
ちなみにキーボードとキーボード側のカバーは一体型です。

キーボード側のカバーを外した状態です。
矢印のネジを外して、マザーボードを取り外します。

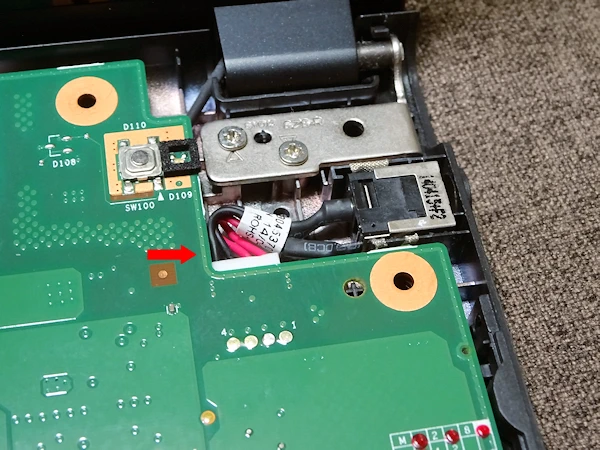

マザーボードを取り外すときは、矢印のDCジャックのコネクタを外します。

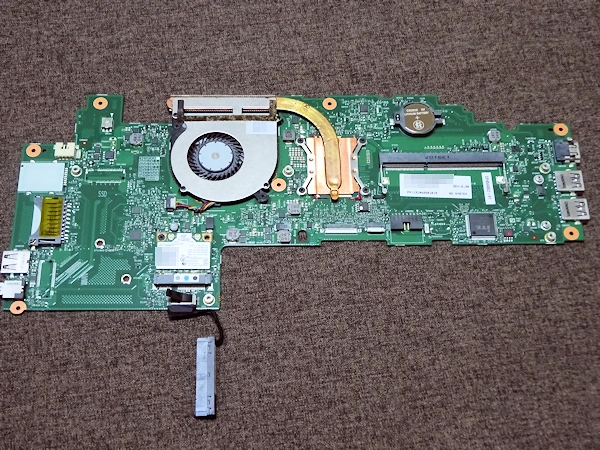

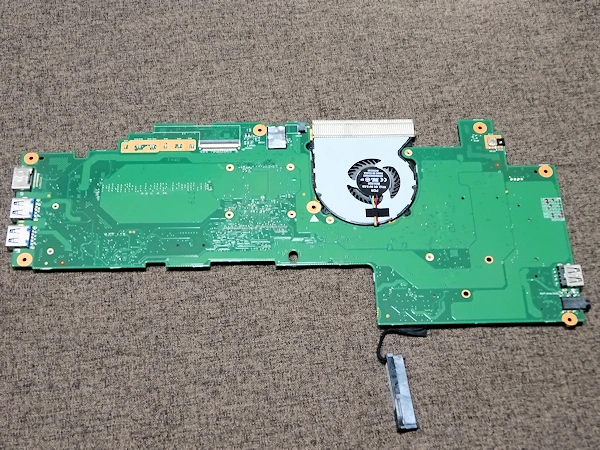

外したマザーボードです。

マザーボードの裏面です。部品はこちら側に実装されています。

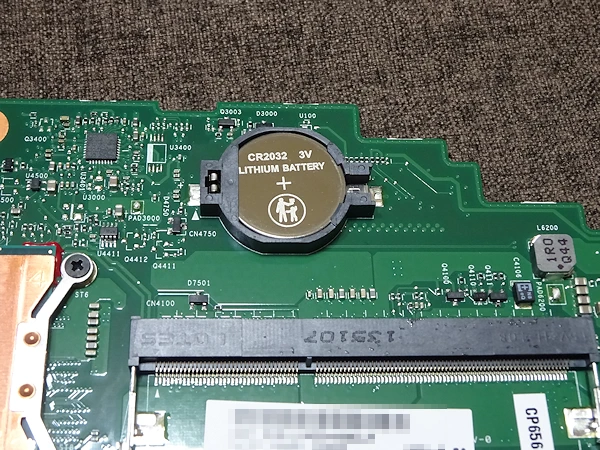

メモリスロットの近くにボタン電池があります。CR2032です。
電池交換でここまで手間が掛かるのが、富士通あるあるです。
